Теплообменник для горячего водоснабжения делит систему подачи горячей воды на два независимых контура. По внешнему контуру циркулирует теплоноситель от ТЭЦ или котельной (теплоносителем может быть не только вода, но и пропиленгликоль). По внутреннему контуру циркулирует горячая вода, нагретая с 5 °C до 65 °C, доступная для потребителя. Теплообменник в системе обеспечвает эффективную передачу тепла от внешнего теплоносителя внутренней системе гвс.
В системе горячего водоснабжения могут быть использованы разные типы теплообменников, но самый эффектиный вариант на сегодняшний день - разборный пластинчатый теплообменник гвс. Существует несколько схем организации системы горячего водоснабжения через пластинчатый теплообменник.
Одноступенчатая и двухступенчатая схемы ГВС через теплообменник

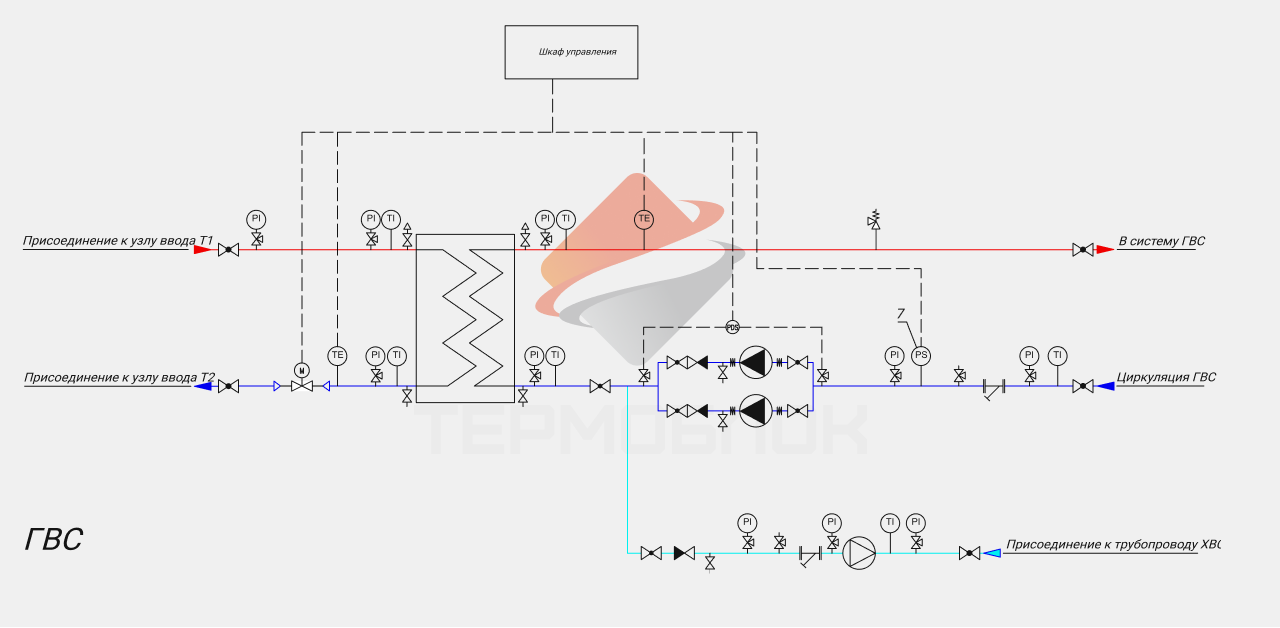

В одноступенчатой схеме подогрев воды внутреннего контура горячего водоснабжения в теплообменнике осуществляется только за счет теплоносителя из котельной или ТЭЦ. Такая схема является самой простой, но чтобы добиться экономии, возможно использовать тепло из обратки отопления и предварительно подогревать ей воду в контуре гвс. В таком случае используется два пластинчатых теплообменника (или моноблок) и такая схема называется двухступенчатой.

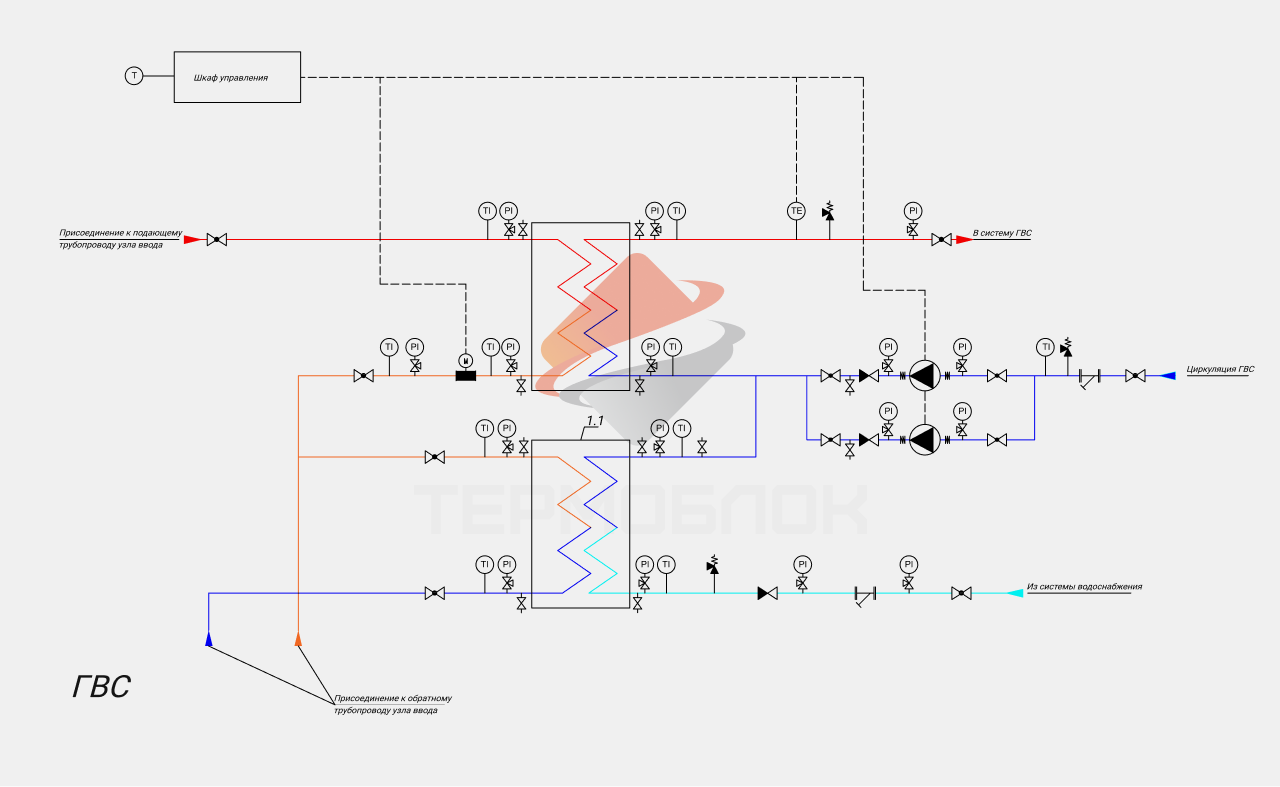

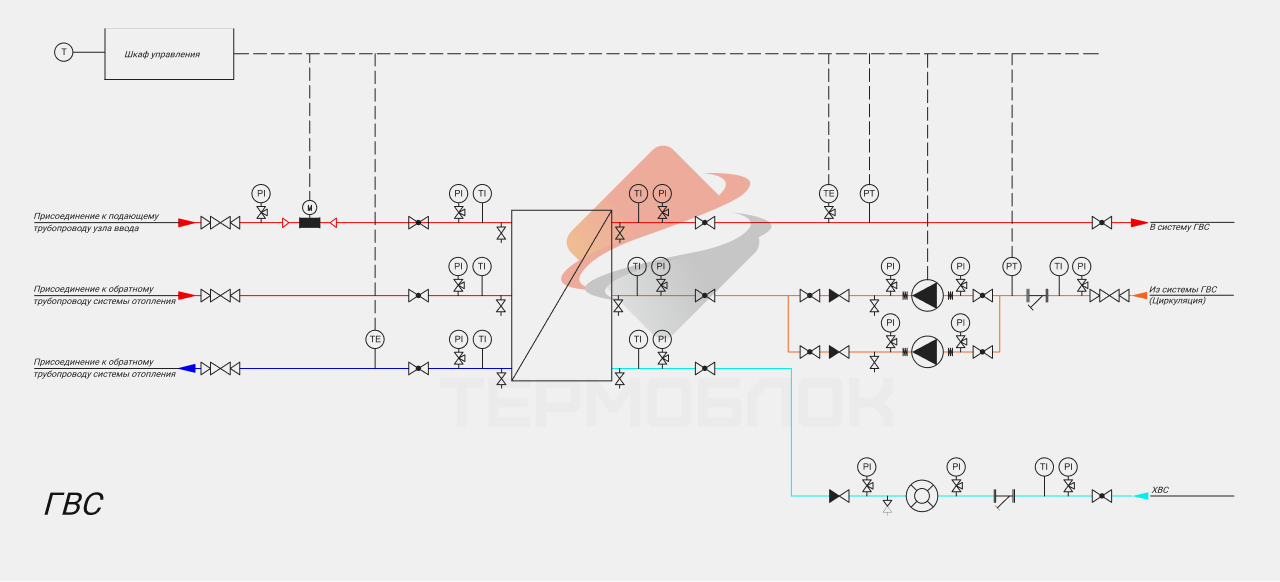

Двухступенчатый теплообменник гвс
Теплообменник для горячего водоснабжения может подогревать воду в две ступени, использовуя тепло из системы отопления. Двухступенчатый теплообменник подключают к обратке отопления, которая нагревает воду в первой ступени теплообменного аппарата до определенной температуры (ориентировочно до 35 °C), а во второй ступени горячая вода уже догревается от теплоносителя ТЭЦ до 65 °C. Такая схема ГВС экономит теплоноситель за счёт вторичного использования тепла из обратки отопления, а соответственно выгодна потребителю.
Для построения такой системы гвс необходимо подобрать теплообменник. Это может быть:
- Моноблок - двухступенчатый пластинчатый теплообменник
- Или два пластинчатых теплообменника последовательно соединенных друг с другом
Моноблок или два теплообменника
Как было сказано выше, если используется тепло из системы отопления для подогрева горячей воды, теплообменник может быть один (моноблок) или два раздельных.
Моноблок гвс - это, в первую очередь, экономия места. Использование двух теплообменников имеет преимущество в том случае, если один из теплообменных аппаратов выходит из строя. Тогда можно запустить в один теплообменник небольшую нагрузку, чтобы обеспечить хотя бы минимальное горячее водоснабжение на время проведения сервисных работ. Принятие решения об использовании моноблока или отдельных теплообменников происходит на этапе проектирования.
Правильная работа теплообменника гвс
Через теплообменник подогревается горячая вода, которая используются потребителями. Ниже представлены распространенные проблемы, с которыми могут столкнуться люди. Избежать их поможет квалифицированный расчёт теплообменника на горячую воду.
Недогрев горячей воды до нужной температуры
Теплообменники для горячей воды считаются по «срезке», то есть относительно реальной температуры теплоносителя ТЭЦ (кстати, который во многом зависит от региона). В проектах систем горячего водоснабжения и отопления зачастую прописывается подача теплоносителя от ТЭЦ 150 градусов. Однако при подборе пластинчатого теплообменника для гвс целесообразно отталкиваться от 110 градусов, чтобы гарантировать догрев горячей во внутреннем контуре до необходимых температур. Другими словами в теплообменник закладывается запас на случай того, если температура теплоносителя не будет совпадать с проектной.
При открытии крана горячей воды некоторое время бежит холодная
Вода в контуре горячего водоснабжения циркулирует постоянно, насосы и теплообменник для гвс поддерживают температуру на уровне необходимых для комфортного пользования 65 °C. Если мощности насоса не хватает или расход горячей воды по внутреннему контуру превышает заложенный в параметрах пластинчатого теплобоменника (к примеру, если слишком много жителей дома открыли кран с горячей водой), возникает задержка подачи горячей воды в кране у потребителя. Поэтому насосы подбираются под пиковую нагрузку (расход потребителями) с запасом + 20%. Запас также предусматривается в теплообменном аппарате.
Теплообменник пластинчатый для гвс
Ниже представлен пример расчёта теплообменника пластинчатого для горячего водоснабжения. Теплообменник имеет мощность 250 кВт. Расход по нагреваемой среде 3.61 тонны в час, это как раз так горячая вода, которая идет потребителям.
