Пластинчатый теплообменник для отопления — это устройство, которое предназначено для того, чтобы сделать процесс теплообмена менее энергозатратным. Сферы применения пластинчатых теплообменников отопления очень широка, они используются при обогреве промышленных зданий, складов, торговых зал, бассейнов и многих других помещений.

Пластинчатый теплообменник в системе отопления

Теплообменник - один из основных элементов современной отопительной системы. Именно через него происходит передача тепла от теплоносителя (горячая вода с ТЭЦ или котельной, в среднем 80-110 °C) воде, циркулирующей в контуре отопления.

Переход на независимую схему отопительной системы

Основной целью перехода на независимую систему отопления является экономия энергии. От теплоносителя забирается только тот уровень тепла, который необходим для потребителя.

Независимая схема подключения
Двухступенчатая схема с теплообменниками для гвс

Теплообменник в независимой системе разделяет ее на 2 контура: внуренний и внешний. Тем самым теплообменный аппарат к тому же выступает как защита от гидравлического удара. Помимо этого, независимая схема отопления помогает избавиться от некачественной воды во внутреннем контуре, туда заливается подготовленная вода.

Переход на закрытую (независимую) систему отопления осуществляется в соответствии с изменениями и дополнениями, внесенными в Федеральный Закон № 190-ФЗ от 27 июля 2010 года «О теплоснабжении» (внесены Федеральным законом № 417-ФЗ от 7 декабря 2011 года).

Теплообменник: пластинчатый или кожухотрубный

Кожухотрубный теплообменник для отопления представляет собой две трубы различных диаметров, меньшая из которых располагается внутри большей. Межтрубное пространство заполняется горячей водой, а через внутреннюю трубу протекает вода холодная. Нагретая в котельной вода передает тепло холодной воде, которая, нагреваясь, поступает по трубопроводу в отапливаемое помещение.

  • Преимущества: более устойчивый к температурным нагрузкам и высокому давлению, но в системах отопления и ГВС этого не требуется.
  • Недостатки: невозможность провести полноценное сервисное обслуживание, большие габариты. В данном вопросе выигрывает пластинчатый тип теплообменника.

Основной частью современных теплообменников для систем отопления становятся теплопередающие пластины, значительно увеличивающие площадь передачи тепла, при этом повышется коэффициент передачи тепла. Таким образом разборные пластинчатые теплообменники в системах отопления подходят лучше всего, как со стороны эффективности теплопередачи, так и со стороны удобств эксплуатации.

Теплообменники для отопления паровые

Пластинчатые теплообменники также работают со средами пар-вода в паровых центральных котельных. Температурный график теплоносителя в таком случае 150 на входе, 70-80 градусов - обратка. По внутреннему контуру вода подается в соответствии со стандартным температурным графиком.

Пластинчатые теплообменники для отопления многоходовые

Теплообменники для отопления можно разделить на одноходовые и многоходовые. При нетипичных условиях необходимо менять ход жидкости внутри теплообменника, таким образом распределить теплопередачу. Многоходовой теплообменник состоит из нескольких теплообменных элементов, соединенных между собой последовательно. Каждый элемент работает в определенном режиме, а все вместе образуют единый рабочий контур. В зависимости от количества элементов и их расположения различают: одноходовой, двухходовой и трехходовой.

  • Схема присоединения для одноходового теплообменника

    Одноходовой теплообменник

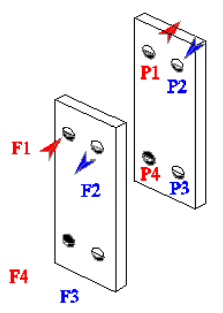

    Типовая схема подключения для одноходового пластинчатого теплообменника.

  • Схема присоединения для одноходового теплообменника

    Двухходовой пластинчатый теплообменник

    Типовая схема подключения для двухходового теплообменника. Всего теплообменник может иметь до 8 ходов

Производство теплообменников для отопления

Процесс производства теплообменников для отопления

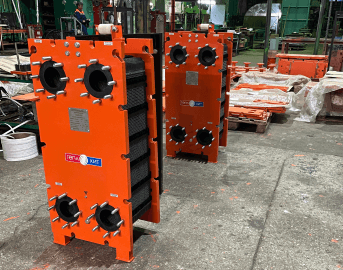

Производство двух теплообменников системы отопления ТИ28-55 мощностью 1302 квт. Один из теплообменников резервный.

Ниже представлен расчёт данного теплообменника отопления.

Подбор и расчёт пластинчатого теплообменника отопления

Теплообменник рассчитывается исходя из тепловой нагрузки (мощности), выделенной на отопительную систему дома и температурных графиков (температура подачи теплоносителя и требуемая температура на выходе). Для отопления тепловую нагрузку можно прикинуть по площади помещения и высоте потолков.

Теплопотери помещения, где находятся люди, можно рассчитать по формуле, зависящей от теплопотери здания, температура воздуха в помещении. Например, площадь помещения 30 м², а высота потолков 3 метра.

  • Теплопотери: 30 x 3 = 90 Вт.
  • Температура воздуха на входе в систему отопления: 20 C, на выходе из системы отопления -- 16 C.
  • Удельная теплоемкость воздуха: c = 4,19 Дж/кг C.
  • По формуле находим теплоту, выделяемую системой отопления, 90 x 4,19 = 402 Дж.
Важно! Удешивить теплообменник можно в случае установки более мощного насоса. Экономия на теплообменнике может привести к еще большим затратам на насос, поэтому при подборе важно взвесить выгоду от удешевления ПТО и потенциальные затраты на более дорогой насос.
Скачать опросный лист для подбора пластинчатого теплообменника отопления

Пример расчёта теплообменника для отопительной системы

Пластинчатый теплообменник 1.3 МВт, назначение - отопление.

-Единица измеренияГреющий контурНагреваемый контур
Среда
ВодаВода
Рабочие Параметры
Температура на Входе°C100.0070.00
Температура на Выходе°C80.0090.00
Массовый Расход-56.03 т/ч56.12 т/ч
Потери Напора-29.23 кПа29.50 кПа
Свойства Теплоносителя
Динамическая ВязкостьсР0.3130.354
ТеплоёмкостькДж / кг °К4.1854.178
ТеплопроводностьВт / м °К0.6560.653
Плотностькг / м3964.84970.83
Энтальпия ПаракДж / кг- Нет -- Нет -
Характеристики
Тепловая МощностькВт1302.54
Поверхность Теплообменам214.64
Запас по Поверхности%18.15
Устойчивость к Загрязнениюм2 °К / Вт0.0000173
Средне-Логарифмическая Разность Температур°К10.00
Коэф-т Теплопередачи НеобходимыйВт / м2 °К8898
Коэф-т Теплопередачи ФактическийВт / м2 °К10513
КонструкцияКонтурГреющийНагреваемый
Объем Рабочей Средыдм319.3919.39
Максимальная Рабочая Температура°C180180
Материал Уплотнений-EPDM(p) Clip-OnEPDM(p) Clip-On
Материал Рамы-Углерод. Сталь
Материал Пластины-AISI 304
Толщина Пластиным0.0005
Количество Пластиншт55
Количество Ходовшт1
Количество Каналовшт2727
Раскладка Каналов-12 HH + 15 HL12 HH + 15 HL
Давление: Макс.Рабочее / Испытания / ПараБар6 / 8 / -
Вес Теплообменника НЕТТОкг412
Конструкция ПрисоединенийКонтурГреющийНагреваемый
Вход-F1F3
Выход-F4F2
Технологическая Заглушка-- Нет -- Нет -
Условный ДиаметрDN100100
Исполнение-Фланец обратный ГОСТФланец обратный ГОСТ

Расчёт пластинчатого теплообменника
