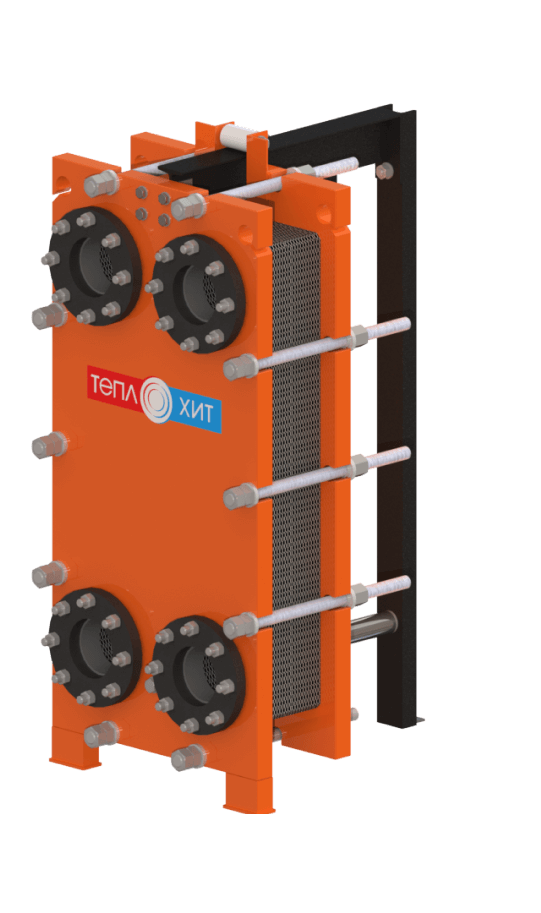

ТИ 28
ТИ28 – имеет подключения патрубков: ДУ100, ДУ125. Особая конструкция клипа надежно закрепляет уплотнение на пластину, это исключает обрыв при монтаже пластины и обеспечивает надежность эксплуатации.
Скачать 3D модели
3D модели (IGES, DWG) для ТИ 28Чертеж и Размеры

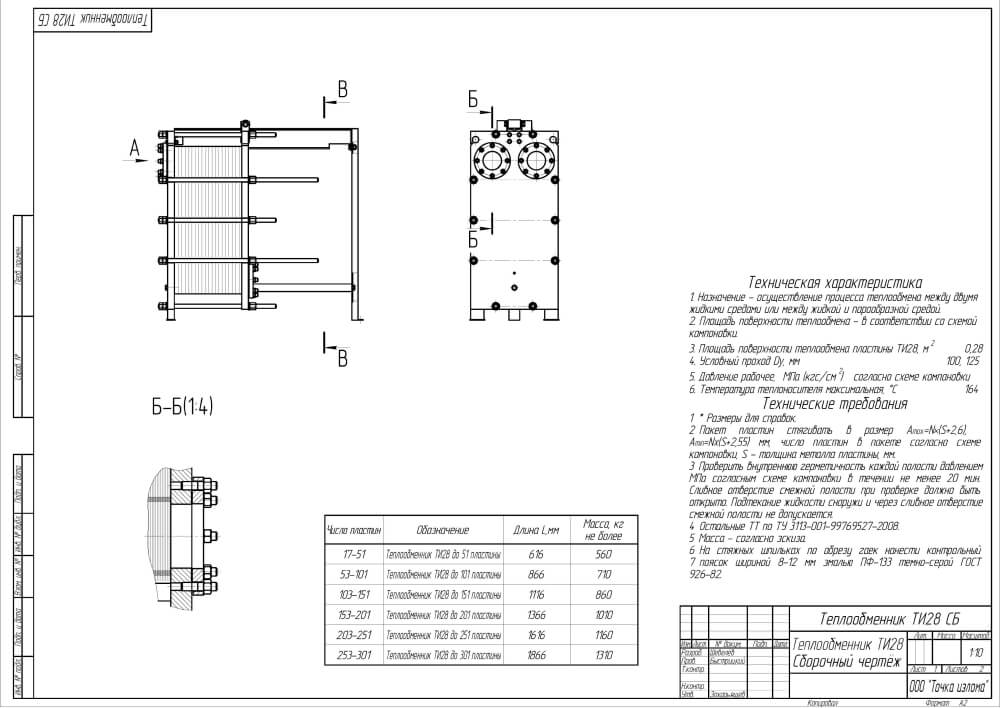

Чертеж пластинчатого теплообменника ТИ 28 поможет разобраться в типоразмерах нашего модельного ряда, который отличается от других производителей. При необходимости в 3D моделях определенного формата, Вы всегда можете обратиться к нашим инженерам. Также размеры теплообменника указываются в документе "Технические данные", который идет вместе с коммерческим предложением (расчётом теплообменного аппарата).
Часто задаваемые вопросы
Какая площадь теплообмена у теплообменника ТИ 28?
Площадь теплообмена может служить параметром расчёта по некоторым методикам. Однако для того, чтобы подобрать оптимальный теплообменный аппарат, мы не используем данную характеристику и опираемся на температурные графики, мощность и потери давления. Тем самым алгоритм подбора выдает компоновку каналов опираясь на математическую модель нашей пластины.
Рассчитать теплообменник?
Для расчёта пластинчатого теплообменника при стандартных потерях давления необходимо 5 значений: температурные графики (температуры греющей и нагреваемой сред на входе и выходе из теплообменника). А также мощность (тепловая нагрузка) или расход по нагреваемой среде. Форма заявки онлайн для расчёта доступна по ссылке подбор теплообменника онлайн
Кто является производителем данного теплообменника?
Производство пластин, уплотнений и сборка теплообменника ТИ28 локализовано в ООО "Термоблок" - дочернем предприятии Барнаульского станкостроительного завода.
