Промывка теплообменника
Как правильно осуществлять промывку разборного пластинчатого теплообменника, какими средствами. Нюансы.
Возможные типы загрязнений теплообменника и способы их устранения
- Накипь – карбонат кальция, сульфат кальция, силикаты
- Биологическое загрязнение – ил, бактерии, одноклеточные
- Осадок – продукты коррозии, ил
Данные три типа загрязнения удаляется щеткой с мягкой щетиной под струей проточной воды либо с помощью шланга с высоким напором воды. В качестве реагентов для химической очистки пластин применять моющие средства: Чистюля-накипь, Дескалер М, ЕРП-1, Силит-Калклосер. Возможна безразборная промывка.
В случае, если осадок с углеводородной основой мазут, консистентные смазки удаляются щеткой с мягкой щетиной и растворителем на нефтяной основе. После растворения осадка, пластину протереть ветошью. Для предотвращения разбухания резинового уплотнения не допускается ее контакт с растворителем. После очистки, пластины промыть водой.
Важно! После любой очистки теплообменник необходимо оставить в раскрытом положении для просушки и восстановления упругости резиновых уплотнений. Несоблюдение этого условия резко сокращает срок службы уплотнений.
Использование растворителей и моющих средств, в состав которых входит ХЛОР, ЗАПРЕЩЕНО.
Разборная промывка пластинчатого теплообменника
- Убедиться, что пластинчатый теплообменник не находится под давлением, все трубопроводы отключены, теплообменник имеет температуру не выше 30°С.
- Смазать резьбовые части шпилек консистентной смазкой графитной или литолом-24 ГОСТ 21150. Ослабить стяжные шпильки, не допуская большого перекоса нажимной плиты. Не следует за один раз откручивать гайку более чем на 4…5 оборотов. Снять шпильки.
- После снятия всех стягивающих шпилек отодвинуть нажимную плиту к задней опоре и зафиксировать ее.
- Отклонить нижний край пластины пока не выйдет из зацепления с нижней стяжкой и вынуть ее, поворачивая к себе.

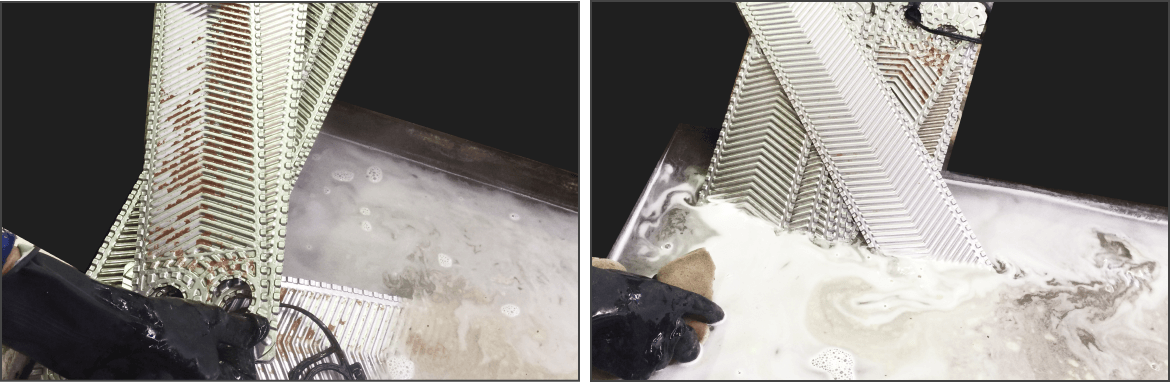

- Произвести гидродинамическую очистку поверхности пластин насосом высокого давления для бесконтактной мойки.

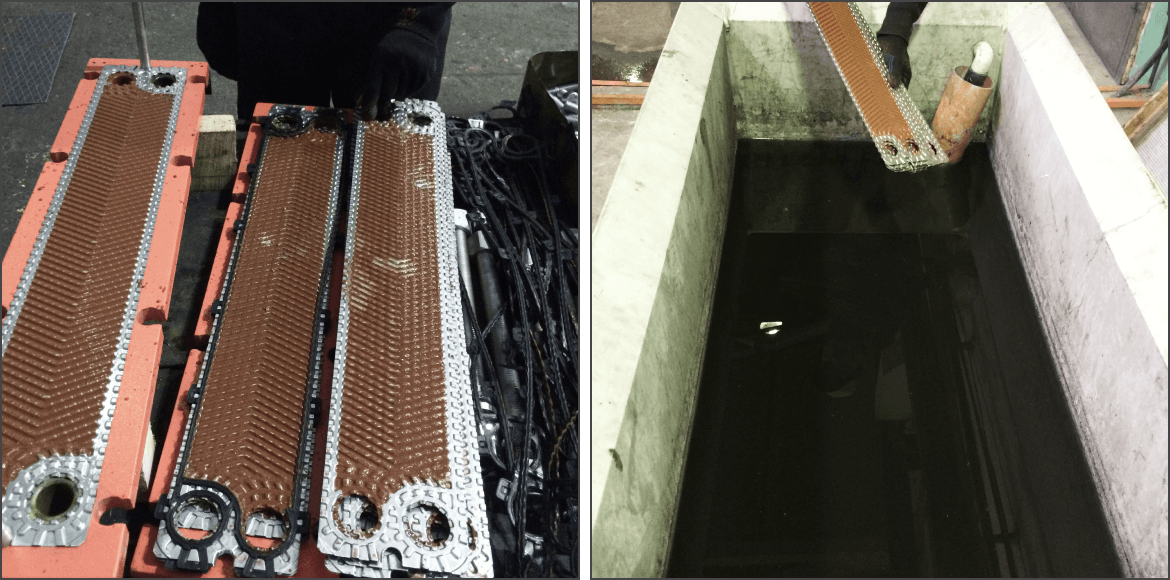

- Приготовить ванну с соответствующим раствором
Ванна должна иметь антикоррозионное покрытие. К ванне должны быть подведены трубопроводы подачи воды. Осуществлен постоянный подогрев рабочего раствора.
Далее пластины погружаются в раствор при рекомендуемой температуре. В зависимости от типа и степени загрязнения, пластины могут находиться в растворе от 2 до 10 часов. После необходимо пластины промыть водой.
Безразборная промывка пластинчатого теплообменника
Пластинчатый разборный теплообменник удобен как раз тем, что возможно осуществить его обслуживание с полной разборкой пакета пластин. Но иногда требуется промыть теплообменный аппарат, не разбирая теплообменник. В этом случае порядок работы по промывке без разбора теплообменника следующий:
- Отключить теплообменник от сети водоснабжения. Закрыть запорные клапаны на теплообменнике, и выпустить жидкость из теплообменника. Соединить теплобменный аппарат с промывочным насосом и устройством подогрева. Для этого использовать соединительные гайки или переходные ниппели.
- Приготовить соответствующий раствор необходимой концентрации по таблице выше.
- Залить приготовленный раствор в резервуар. Подключить устройство к электрической сети. Проверить устройство на предмет утечек. Включив насос, заполните промываемое оборудование раствором, при этом важно следить за уровнем жидкости в баке и при необходимости останавливать насос и пополнять емкость раствором. После заполнения оборудования моющим раствором, включить устройство подогрева.
- Обеспечить циркуляцию моющего раствора в теплообменнике. Периодически изменять направление циркуляции моющего раствора на противоположное. Операцию следует проводить до полного удаления загрязнений.
- Промыть теплообменник водой.
Примечание: при работе промывочным насосом, руководствоваться инструкцией по эксплуатации промывочного насоса.
