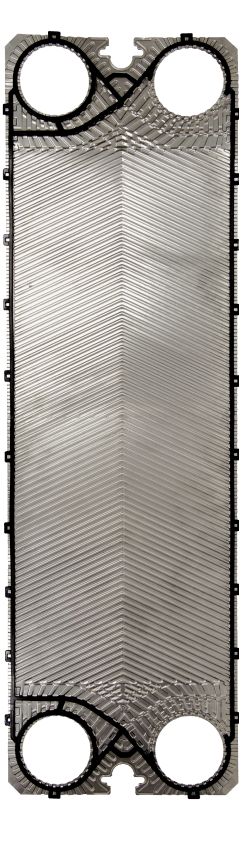

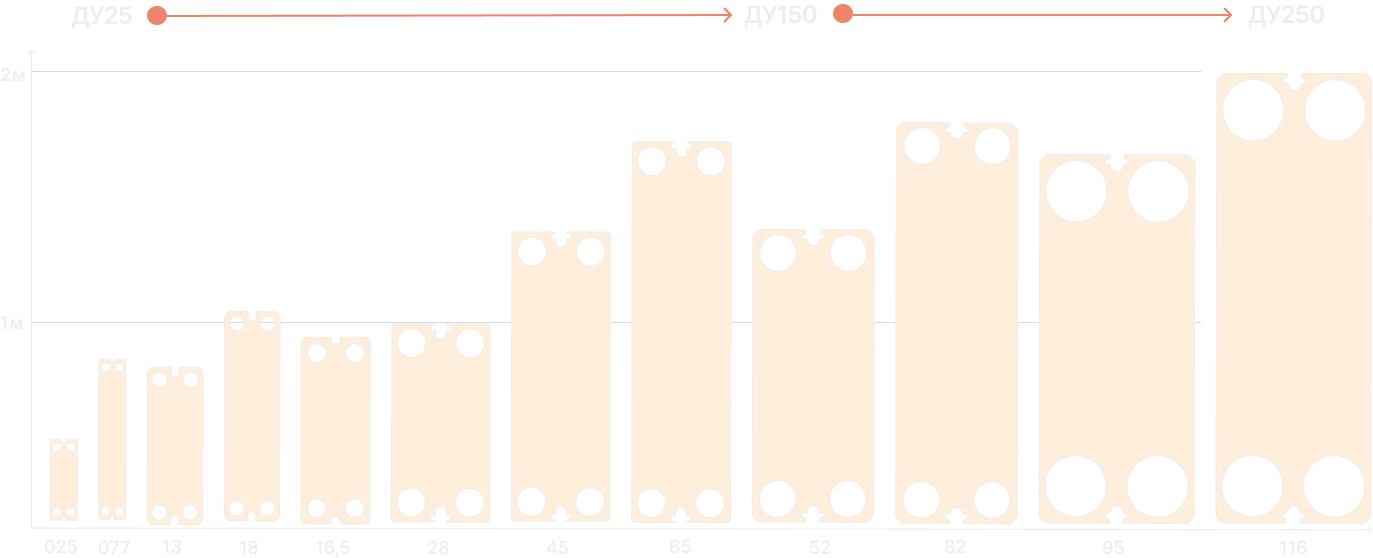

Пластина пластинатого теплообменника
Площадь теплообмена составляет 74% от общей площади пластины. Максимальное использование полезной площади уменьшает вес и габариты готового изделия, что обеспечивает компактность изготовленного из наших пластин теплообменника.
Пластины теплообменника изготавливаются из нержавеющей стали марки AISI316, AISI321, AISI304 (толщины 0.4mm, 0.5mm, 0.6mm) и титана. Пластины адаптированы к Российским условиям эксплуатации (заложен запас динамики в случае плохой водоподготовки).
Конструктивные особенности пластины теплообменника
- Система равномерного распределения жидкости от отверстия пластины теплообменника в распределенную область (запатентовано)
- Развитая распределительная область для обеспечения равномерного течения жидкости по всей площади пластины
- Большое количество опорных точек для обеспечения надежности работы аппарата при высоких показателях давления
- Надёжное бесклеевое CLIP-ON крепление уплотнения на пластине (возможно клеевое соединение)
- Наличие 2 вариантов теплообменной области позволяет максимально использовать гидравлические перепады, заданные потребителем
- Жесткий край ориентирующего паза, исключающий деформацию паза при сжатии пакета

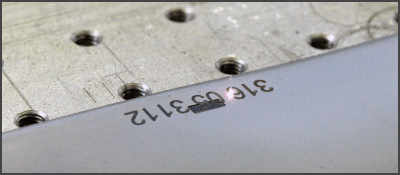

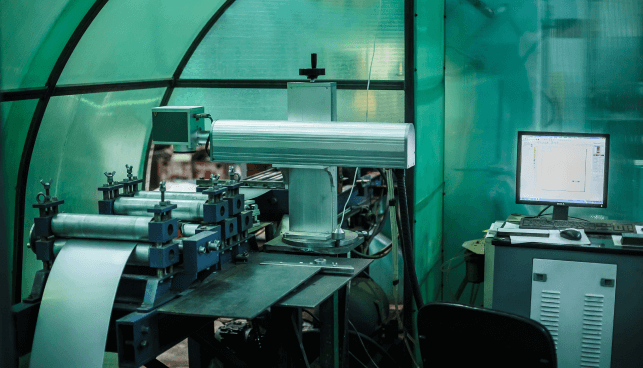

Лазерная маркировка пластин
На каждой пластине теплообменника Вы найдете маркировку (номер партии металла, марка стали и толщина).
- Система базировки пластины в пакете

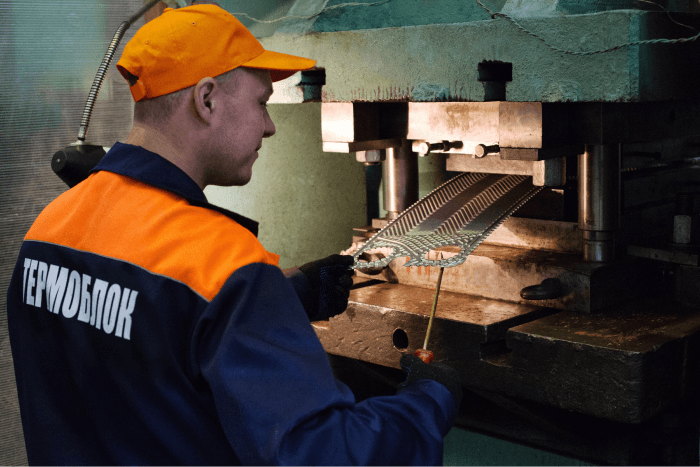

Производство теплообменных пластин локализовано на предприятии. Нержавеющая сталь проходит централизованную проверку на соответствие заявленной марке. Далее обрубается заготовка пластины и формуется в готовое изделие. Пластины проходят проверку на микротрещины в специальном оборудовании. Также готовый теплообменный аппарат испытывается на стенде под повышенным гидравлическим давлением.
Основные преимущества
Эффективный подбор каналов
Алгоритм расчёта пластинчатого теплообменника позволяет оптимизировать количество пластин, тем самым снизив стоимость теплообменника без потери его эффективности.
Форма клипа
Препятсятвует разрыву и клип не слетает.
Два бурта
Два бурта уплотнения противостоят давлению внутри теплообменника.
Алгоритм подбора пакета пластин для теплообменников
Каждые две пластины пластинчатого теплобменника и уплотнение между ними формируют канал. Виды каналов: HH, HL, LL в зависимости от того какие пластины его формируют. Алгоритм расчёта пластинчатого теплообменника позволяет оптимизировать количество пластин, тем самым снизив стоимость теплообменника без потери его эффективности.
