Уплотнение пластинатого теплообменника

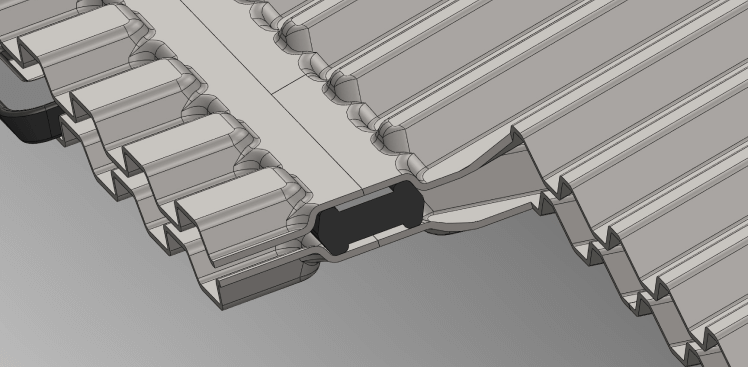

В теплообменнике уплотнение является важнейшим элементом, влияющим на эксплуатационные характеристики теплообменного аппарата. Именно они формируют изолированные друг от друга каналы в теплообменнике: отверстия в пластинах в совокупности с уплотнениями создают распределительные коллекторы. Полости между соседними пластинами являются каналами для прохода теплоносителя и нагреваемой жидкости.

Производство уплотнений, полностью локализованное на предприятии, дает нам возможность контролировать качество как готового теплообменника, так и комплектующих.

Материал уплотнений

• EPDM

  Этилен-пропиленовый каучук — широко распространенная резина. Подходит для гидравлических жидкостей на основе гликоля, горячей воды. Рабочий диапазон температур в теплообменнике с такими уплотнениями

• NBR

  Бутадиен-нитрильный каучук — сополимер бутадиена и акрилонитрила. Такое резиновое уплотнение обладает высокой устойчивостью к нефтепродуктам и смазочным веществам, маслам, топливаи, гидравлическим жидкостям на нефтяной основе. Также данный тип резины используется, если теплообменник работает со щелочами и растворителями. Рабочий диапазон температур от -20°С до +200°С.

• FKM

  Содержит фтор, поэтому подходит для химически агрессивных сред. Рабочий диапазон температур от -30°С до +140°С

Крепление уплотнения

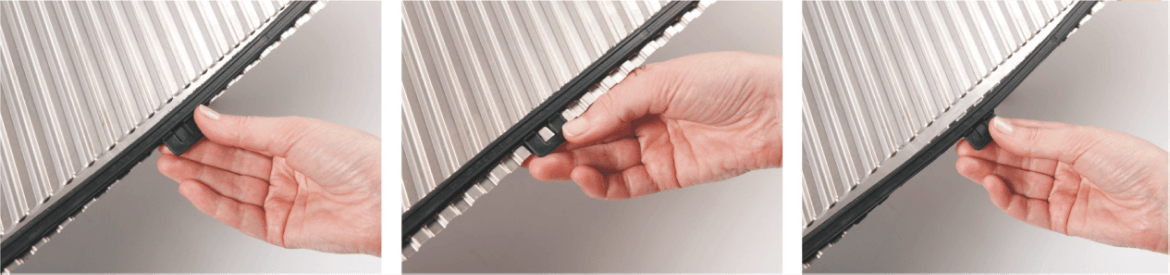

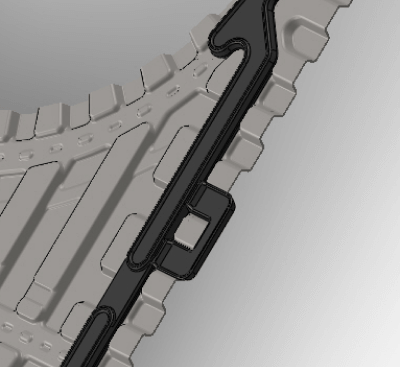

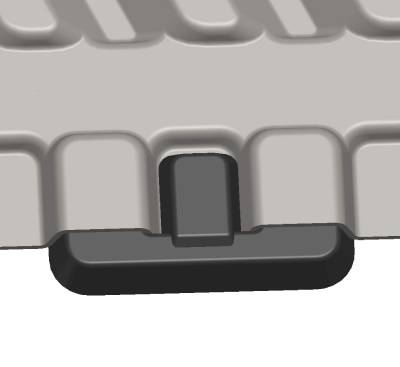

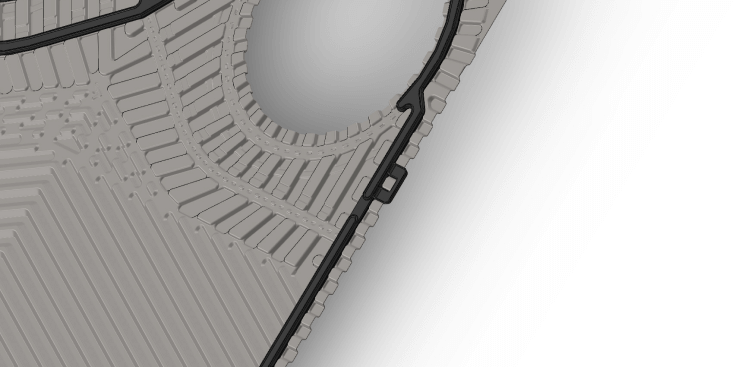

Крепление уплотнений к пластине тоже бывает двух типов, может быть клиповым (Clip-On) или клеевым. В настоящее время чаще всего используется клиповое присоединение, оно упрощает замену уплотнений в случае необходимости.

Комплект уплотнений теплообменника состоит из стартового Clip-on уплотнения (примыкание к станине), эндового Clip-on End (примыкание к плите) и промежуточных. При замене уплотнений теплообменника по стандарту меняется весь комплект, так как резина за время эксплуатации приходит в состояние деформации.

Как правильно выбрать и заказать уплотнение на теплообменник?

В запросе нам или нашему сервисному партнеру Вы указываете маркировку своего уплотнения — это модель теплообменника и материал уплотнительной прокладки (EPDM, NBR) , тип присоединения (клеевое или клиповое) и необходимое количество. Если таких данных у Вас нет, мы поможем восстановить их по заводскому номеру теплообменника, который указан на шильдике. Инженеры предприятия проконсультируют по вопросам замены уплотнений теплообменника, отправят актуальную инструкцию по эксплуатации.
